1  校园变电所智能监控系统

本项目主要是为某中学10kV校园变电所进行智能监控平台建设，充分利用了现代电子技术、计算机技术、网络通讯技术和现场总线技术等，对校园变电所内的电力设备以及变电所本体进行分散数据采集和集中监控管理，实现对校园变电所的智能监控，从而保障校园电网安全运行和用电可靠性。

1.1  系统平台总体方案要求

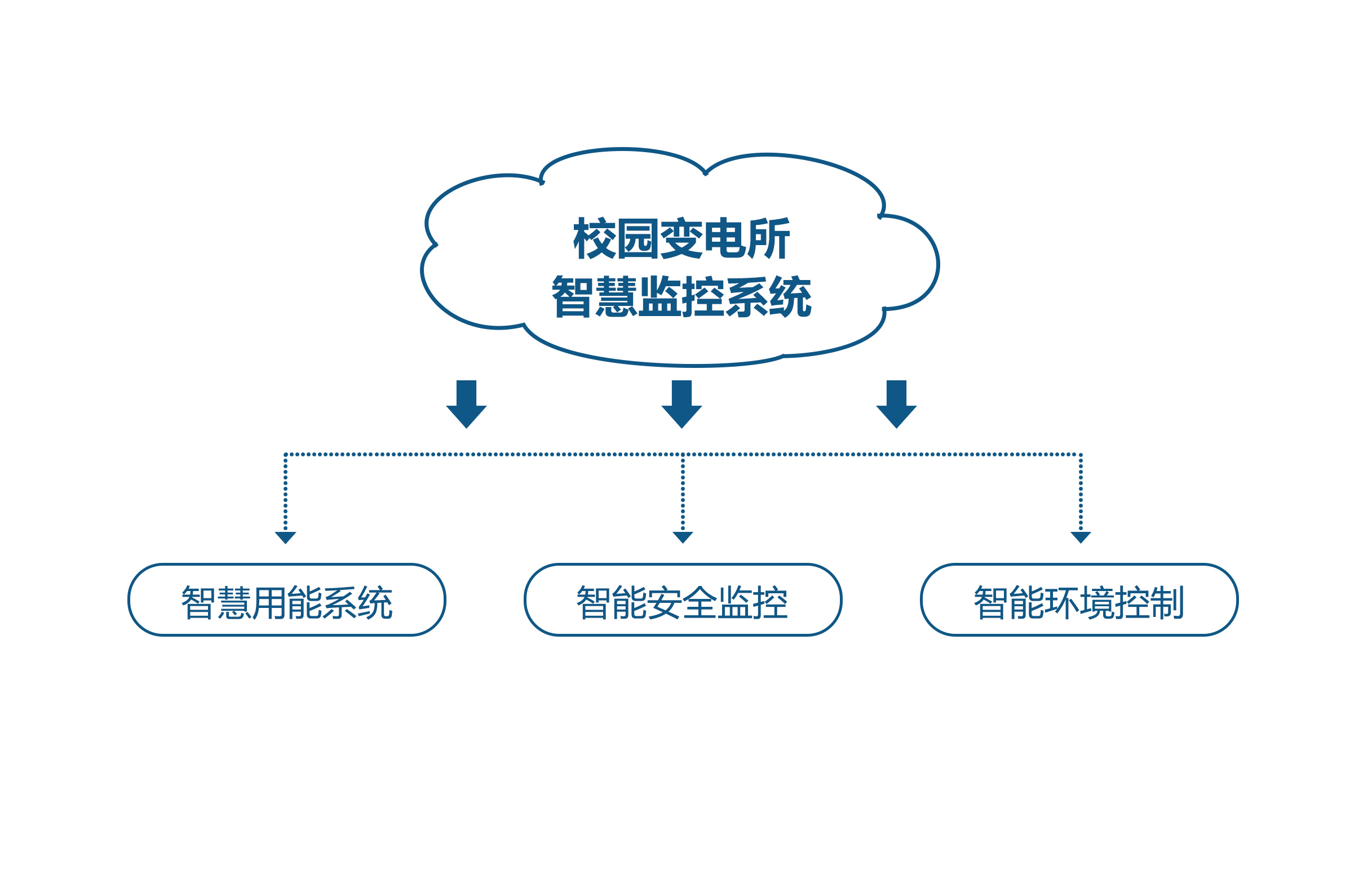

校园变电所智能监控系统是配电系统内的一个重要的组成部分，因此应该包括智慧用能系统、智能安全监测和智能环境控制这三大方面的功能。平台应采用B/S结构，支持手机APP、平板等多种方式登录，服务器可采用本地或云服务器。高校组网一般采用校园局域网，部分分散区域可以通过4G接入。现场设备支持屏蔽双绞线组网和LORA无线组网。
学校电力运维人员通过电脑、手机、平板等电子设备可以随时随地了解学校配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，闭环消缺流程，及时排除隐患。

1.2  系统结构图

1.3  智慧用能系统

智慧用能系统是变电所智能监控系统平台的关键功能，系统应利用物联网数据传输的电气控制装置，完全替代目前普遍使用的电气控制箱柜，应对所有变电所后端用电的设备进行实时监控和保护。
监控的内容应包括变电所内各个用电回路的运行情况，包括设备开关状态显示、实时电压电流功率等电参量显示、控制回路温度显示等，保护功能应包括过压、雷击、漏电、过热、过流、低压、短路、过载等保护措施，较大程度的保障变电所内用电设备不受损坏，并实现在远端计算机终端监控到用电设备实时使用情况。

1.4  智能安全监控

智能安全监控是校园变电所智能监控平台的首要功能，高校一般占地面积较大，整个校区范围内的配电系统均比较复杂，因此安全用电关系到学校正常运行以及全体师生和工作人员的财产安全。
智能安全监控应对校园变电所内所有的变压器、开关柜、断路器以及电缆的运行情况进行24小时实时监测，及时掌握设备运行状态，实现多种设定报警，从而避免设备因过热引发的短路、跳闸、火灾等恶性事故的发生。
同时对于变电所本体应从环境监控、视频监控、安防监控和消防监控等几个方面进行实时监测，保证高校配电运行的环境参数可控可观，视频监控展示了变电所内的实时视频画面，方便中控室进行远程巡检。从多角度出发，落实监控管理，保障校园变电所安全正常运行，从而保障校园电网安全运行和用电可靠性。

1.5  智能环境控制

智能环境控制是校园变电所智慧监控平台的核心功能，系统应对变电所内的水泵系统、风机系统、远红外加热系统、除湿机系统、照明系统、门禁系统及报警系统等进行智能管控，通过平台设置的规则，控制系统可对现场设备进行联动，实现自动化控制，使得整个变电所内处于一个稳定健康的运行环境，保证了电力设备的安全运行。
智能设备管控功能应可实现变电所内辅助设备的合理高效的使用，以达到节约能源，节能减排的目的，并能延长相关辅助设备的使用寿命。

1.6  平台功能模块描述

1.7  材料配置表
